Kabel Ucluqları Nədir? Növləri, İstifadə Sahələri və Seçim Qaydası

Kabel Ucluqları Nədir?

Kabel ucluqları elektrik kabellərinin avadanlıqlara, avtomatika panellərinə, şinlərə və digər elektrik komponentlərinə təhlükəsiz, möhkəm və etibarlı şəkildə birləşdirilməsi üçün istifadə olunan xüsusi birləşdirici elementlərdir.

Elektrik sistemlərində kabelin birbaşa vint altına sıxılması zamanla boşalma, qızma və kontakt itkisinə səbəb ola bilər. Kabel ucluqları isə bu problemlərin qarşısını alaraq elektrik cərəyanının daha sabit ötürülməsini təmin edir.

Müasir elektrik quraşdırmalarında kabel ucluqlarının istifadəsi həm təhlükəsizlik, həm də uzunmüddətli istismar baxımından vacib hesab olunur.

Kabel Ucluqları Necə İşləyir?

Kabel ucluğu kabelin soyulmuş hissəsinə xüsusi pres aləti (krimp aləti) vasitəsilə sıxılır. Daha sonra həmin ucluq elektrik avadanlığına, avtomata, kontaktora, releyə və ya paylayıcı şinlərə bərkidilir.

Bu üsul:

Kontakt müqavimətini azaldır.
Cərəyanın itkisiz ötürülməsini təmin edir.
Kabelin boşalmasının qarşısını alır.
Qızma riskini minimuma endirir.
Elektrik bağlantısının etibarlılığını artırır.

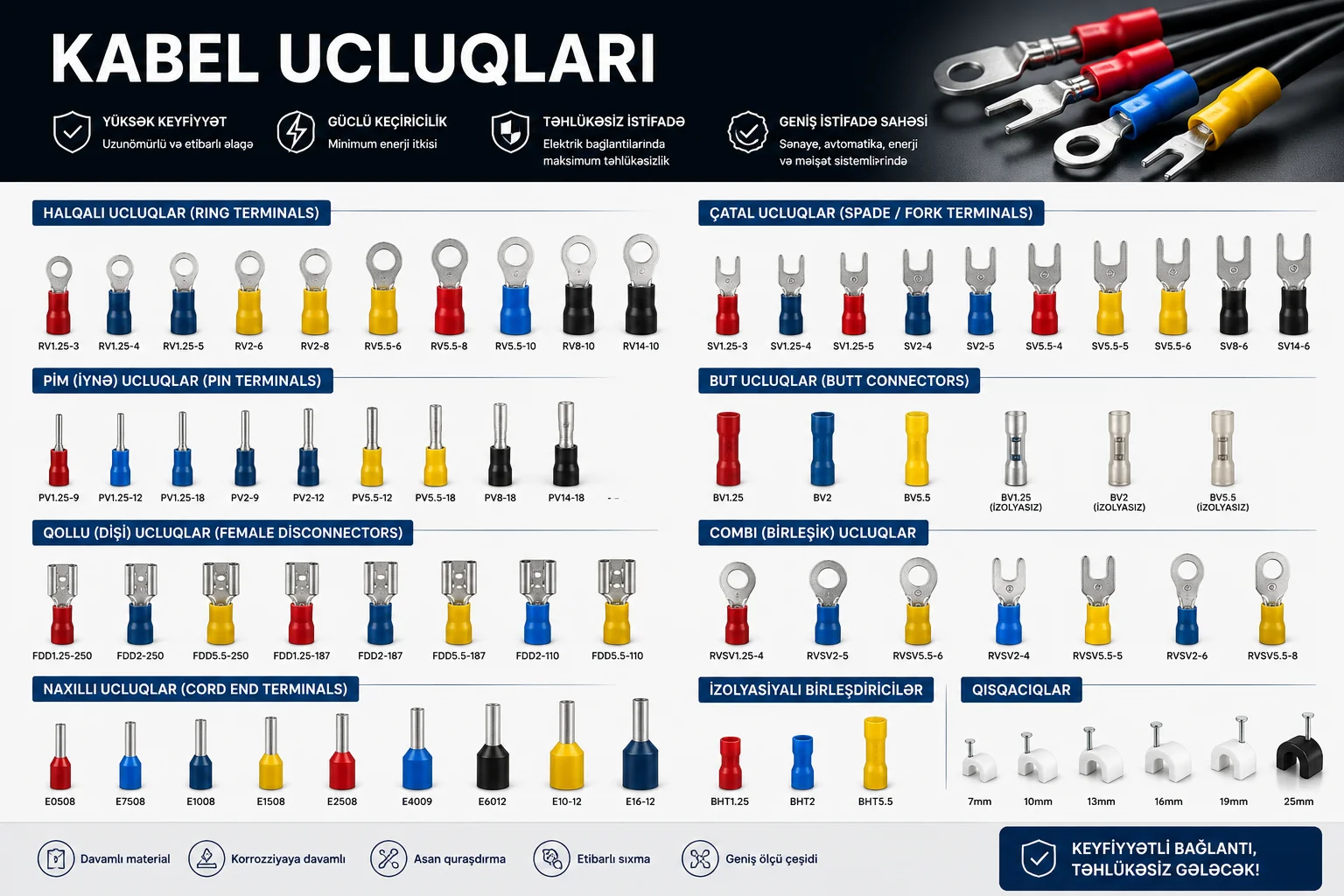

Kabel Ucluqlarının Əsas Növləri

Halqalı Kabel Ucluqları

Halqalı ucluqlar bolt və vint bağlantıları üçün istifadə olunur. Güclü mexaniki bərkitmə təmin etdiyinə görə elektrik panellərində ən çox seçilən növlərdəndir.

Çəngəl (Fork) Kabel Ucluqları

Çəngəl formalı ucluqlar kabeli tam sökmədən vintdən ayırmağa imkan verir. Texniki xidmət tələb olunan sistemlər üçün əlverişlidir.

İynə (Pin) Kabel Ucluqları

İynə tipli ucluqlar avtomatlar, relelər, PLC terminalları və digər sıxma tipli terminallar üçün nəzərdə tutulur.

İzolyasiyalı Kabel Ucluqları

Bu növ ucluqlar plastik izolyasiya ilə örtülmüş olur və qısaqapanma riskini azaldır. Montaj zamanı əlavə təhlükəsizlik təmin edir.

İzolyasiyasız Kabel Ucluqları

Yüksək temperatur və xüsusi sənaye tətbiqlərində istifadə olunur. Adətən əlavə istilik büzüşən boru və ya izolyasiya materialı ilə birlikdə tətbiq edilir.

Kabel Ucluqlarının İstifadə Sahələri

Kabel ucluqları aşağıdakı sahələrdə geniş istifadə olunur:

Elektrik paylayıcı panellər
Avtomatika panelləri
Sənaye müəssisələri
Zavod və fabriklər
Yaşayış binaları
Ofislər
Günəş enerji sistemləri
Generator panelləri
UPS sistemləri
Telekommunikasiya avadanlıqları
Server otaqları
Lift sistemləri
HVAC sistemləri
Nasos stansiyaları
Gəmi və dəniz avadanlıqları

Kabel Ucluqlarının Üstünlükləri

Keyfiyyətli kabel ucluqları aşağıdakı üstünlükləri təmin edir:

Təhlükəsiz elektrik bağlantısı
Aşağı kontakt müqaviməti
Yüksək elektrik keçiriciliyi
Vibrasiyaya qarşı davamlılıq
Korroziyaya qarşı müqavimət
Asan montaj
Uzun istismar müddəti
Elektrik panellərində səliqəli görünüş

Kabel Ucluğu Seçərkən Nələrə Diqqət Etmək Lazımdır?

Doğru kabel ucluğunu seçmək üçün aşağıdakı meyarlar nəzərə alınmalıdır:

Kabelin kəsiyi (mm²)
Keçiriləcək cərəyanın gücü
Material (mis və ya qalay örtüklü mis)
İzolyasiyalı və ya izolyasiyasız olması
Qoşulacağı terminalın ölçüsü
İşləmə temperaturu
Beynəlxalq standartlara uyğunluq (IEC, CE)

Niyə Keyfiyyətli Kabel Ucluğu Vacibdir?

Keyfiyyətsiz kabel ucluqları zamanla boşala, qızaraq kontakt itkisinə səbəb ola və hətta elektrik yanğınlarına yol aça bilər.

Sertifikatlı və yüksək keyfiyyətli məhsullar isə:

Elektrik itkilərini azaldır.
Avadanlıqların ömrünü uzadır.
Təmir xərclərini minimuma endirir.
Sistemin etibarlı işləməsini təmin edir.

Kabel Ucluqlarının Düzgün Quraşdırılması

Kabel ucluqlarının effektiv işləməsi üçün aşağıdakı qaydalara əməl olunmalıdır:

Kabel düzgün uzunluqda soyulmalıdır.
Kabel damarları zədələnməməlidir.
Uyğun ölçülü kabel ucluğu seçilməlidir.
Krimp prosesi xüsusi pres aləti ilə aparılmalıdır.
Birləşmə möhkəm yoxlanılmalıdır.
Elektrik bağlantısı standartlara uyğun şəkildə bərkidilməlidir.
